KOPLING

Senin, 15 November 2010 A. Pengertian Sisitem Kopling (Clutch System)
sistem kopling yang akan kita bicarakan disini adalah sistem kopling manual yang selanjutnya kita sebut dengan kopling saja.
Berikut ini ditampilkan gambar komponen penting pendukung kopling, secara urut : Fly wheel atau roda gila, Clutch disc atau plat kopling, Clutch cover atau dekrup dan Clutch release bearing atau Drek lahar.

Gambar1. 1. Komponen kopling.
Susunanya di dalam mobil adalah :

Gambar 1. 2. Susunan komponen kopling.
B. Cara Kerja Sisitem Kopling (Clutch System).
Fly wheel atau roda gila meneruskan sekaligus menyimpan energi dari Crank Saft (kruk as) mesin saat mesin hidup (berputar), Plat kopling menjadi satu-satunya perantara tenaga mesin dengan Porseneling kita yang akhirnya tenaga ini akan diteruskan ke Roda. Sedangkan Dekrup bekerja sebagai pengatur kapan tenaga mesin di teruskan dan kapan tenaga mesin tidak diteruskan, hal ini dilakukan oleh kaki kita saat menginjak atau melepas pedal kopling melalui perantara Drek lahar.
Catatan : Dekrup di ikat dengan 6(biasanya) baut terhadap fly wheel. plat kopling menjadi pengisi bagian tengah antara fly wheel dengan dekrup. Pada bagian tengah plat kopling terdapat lubang bergigi yang akan masuk kedalam As blender sebagai penerus tenaga dari plat kopling ke Gearbox porseneleng.
• Ketika kaki tidak menginjak pedal kopling
Ketika kaki kita tidak menginjak pedal kopling , dengan melihat susunan diatas maka bantalan dekrup akan menekan plat kopling terhadap fly wheel sehingga seolah olah Fly wheel, plat kopling dan dekrup menjadi satu kesatuan sebagai benda rigid. sehingga apabila fly wheel berputar 10rpm maka demikian pula dengan plat koplingnya. Dengan cara inilah tenaga dari mesin dapat di transfer ke dalam Gearbox porseneleng (melalui as blender) yang pada akhirnya diteruskan ke roda.
• Ketika kaki menginjak pedal kopling :
Ketika kaki kita menginjak pedal kopling, maka dreklahar mendorong kuku/ tuas dari dekrup sehingga bantalan dekrup yang menekan plat kopling dan roda gila terangkat. ketika terangkat inilah posisi dikatakan Free / perei. Dimana perputaran dari roda gila tidak di ikuti oleh perputaran dari plat kopling. sehingga tenaga dari mesin tidak sampai pada gearbox perseneleng. Pada saat ini lah perpindahan gigi dari porseneleng dapat dilakukan.Didalam gearbox porseneleng inilah tenaga dari mesin di atur sedemikian hingga sesuai dengan kebutuhan pengemudi melalui rasio gigi.
C. Rangkaian dan komponen unit Kopling.
Komponen konstruksi utama sebuah unit kopling gesek adalah:
a) Plat kopling Berfungsi untuk meneruskan tenaga mesin dari fly wheel dan plat penekan ke input shaft transmisi.
b) Plat penekan Berfungsi untuk menekan plat kopling terhadap fly wheel dengan adanya tekanan pegas penekan.
c) Pegas penekan Berfungsi untuk memberikan gaya tekan kepada plat penekan
d) Rumah kopling/ tutup kopling Berfungsi untuk dudukan komponen-komponen unit kopling, sebagai tumpuan tuas penekan serta untuk memungkinkan terjadinya pemutusan dan penghubungan tenaga mesin dengan akurat dan cepat.

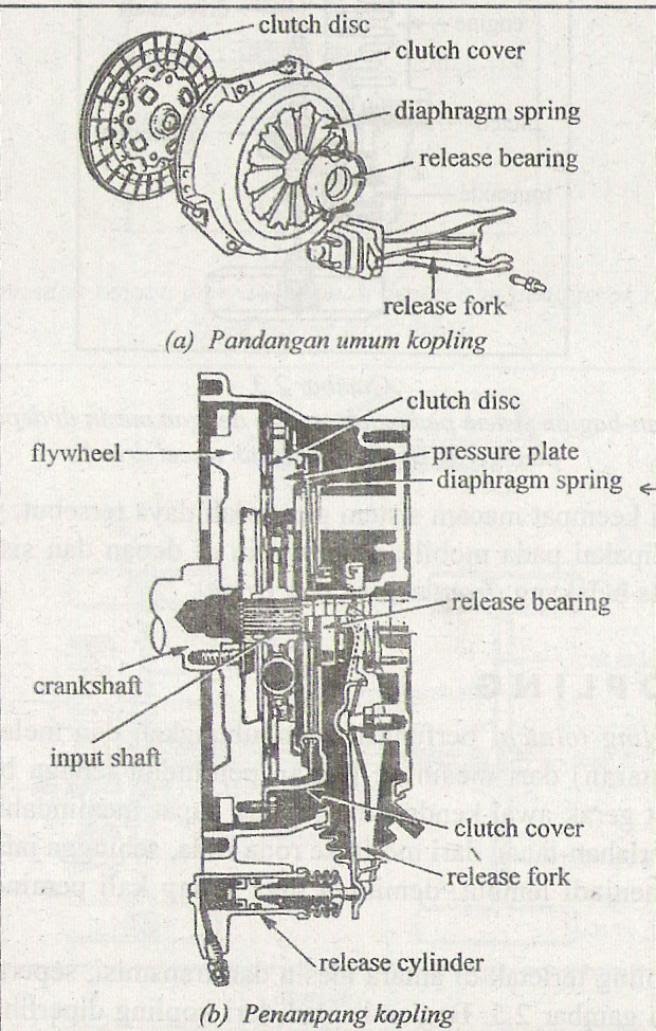

Gambar1. 3. rangkaian dan komponen unit kopling
e) Tuas penekan Berfungsi untuk meneruskan gaya pedal kopling yang melalui bantalan pembebas untuk menekan pegas penekan
f) Bantalan pembebas Berfungsi untuk meneruskan gaya dorong dari release fork ke tuas pembebas/ pegas diaphragm pada saat pedal kopling ditekan.
g) Garpu pembebas.
Berfungsi untuk meneruskan gaya dorong/ tarik dari pedal kopling untuk menekan bantalan pembebas.
Rangkaian kopling terdiri dari :
a. Pelat kopling.
Pelat kopling di perlukan untuk dapat memindahkan tenaga dengan lembut tanpa terjadi slip. Pelat kopling di buat sedemikian rupa, agar pada saat tenaga harus di bebaskan, kopling dapat bekerja dengan sempurna dan cepat.
Pelat kopling terdiri dari facing (bagian yang bergesekan), semacam bahan gesek (friction material) yang di keeling di sekeliling pelat pada kedua permukaannya dan hub yang yang terletak di tengahnya, yang menerima perkaitan dengan input shaft transmisi.
Hub di letakkan di antara pelat- pelat dan di buat sedemikian rupa agar dapat bergerak sedikit dalam arah dan putaran melalui peredam (pegas coil atau karet). Bentuk ini bekerja untuk mengurangi kejutan pada saat tenaga di hubungkan.
Bagian-bagian plat kopling meliputi :
a) Clutch hub Berfungsi sebagai tempat perkaitan unit plat kopling dengan input shaft transmisi yang memungkinkan unit plat kopling dapat bergerak sedikit maju dan mundur.
b) Disc plate Berfungsi sebagai rangka utama dari unit plat kopling untuk menahan beban kerja.
c) Torsion dumper Berfungsi untuk meredam hentakan/ puntiran saat kopling mulai menghubungkan/ meneruskan putaran dan pada saat akselerasi maupun deselerasi
d) Kampas kopling/ facing Berfungsi untuk memperbesar gesekan, sehingga effisiensi pemindahan tenaga dan daya mesin optimal.
e) Cushion plate Berfungsi untuk dudukan facing atau kampas kopling serta memperhalus kerja kopling.
f) fPaku keling/ rivet Berfungsi untuk menyatukan kampas kopling dan cushion plate serta menyatukan cushion plate dan disc plate.

b. Tutup kopling. (Clutch cover)
unit terdiri dari plat penekan, pegas penekan, tuas penekan dan rumah kopling. Ditinjau dari konstruksinya clutch cover dibedakan menjadi tiga yakni:
boss drive type clutch cover, radial strap type clutch cover dan corded strap drive tipe clutch cover. Pada tipe boss drive ,plat penekan dipasangkan pada rumah kopling dengan boss sehingga konstruksinya kuat, namun perpindahan tenaga tidak bisa lembut. Tipe radial strap type clutch cover dan corded strap drive tipe clutch cover. Pada tipe boss drive plat penekan dihubungkan ke rumah kopling oleh strap (plat baja) dalam arah radial dari boss. Tipe corded strap drive
plat penekan ditahan oleh tiga buah plat pada rumah kopling sehingga daya elastisitas plat tersebut memungkinkan perpindahan tenaga terjadi dengan lembut.
c. Mekanisme penggerak.
Mekanisme penggerak terbagi menjadi 2 yaitu : kopling mekanis dan kopling hidrolik.
D. Masalah Kopling
Susah masuk gigi : hal ini mungkin dapat disebabkan oleh beberapa hal, sebelum dapat mengetahui sumber kerusakan kita harus dapat mengetahui ciri2 atau gejala2 yang terjadi. Gejala2 yang mungkin terjadi antara lain adalah :
• Susah masuk gigi Vosneling baik saat mesin dimatikan maupun di hidupkan : hal ini berarti terdapat kesalahan pada sistem mekanik pengoper gigi hal ini dapat berupa tongkat yang sudah oblak, sift cable atau kabel gigi yang sudah rusak atau putus atau mekanisme pengoper gigi didalam gearbox.
• Kopling susah masuk gigi hanya pada saat mesin di hidupkan atau dinyalakan, namun mudah jika mesin dimatikan : dalam hal ini ada 2 kemungkinan kerusakan yang pertama adalah Kerusakan terjadi pada mekanisme pendorong clutch release bearing yaitu : master kopling atas bawah, atau kabel kopling yang masih menggunakan kabel, Fork/garpu kopling retak, bushing fork dan atau clutch release bearing atau drek lahar itu sendiri. Kemungkinan yang kedua adalah kerusakan terjadi pada Clutch cover atau dekrup, biasanya ada ciri2 tambahan jika kerusakan terjadi pada dekrup anda yaitu biasanya akan lebih susah masuk gigi lagi setelah melakukan perjalanan yang cukup jauh atau kondisi dekrup sudah panas, gigi akan semakin susah di pindahkan.
• Kopling bergetar saat pertama mau jalan : 90% hal ini terjadi karena penggunaan Clutch disc atau plat kopling yang kurang bagus (pantekan atau imitasi murahan), 10% fly wheel bergelombang.
• Suara mesin besar (rpm tinggi) tapi mobil ga mau lari (acceleration kurang) : 80% hal ini terjadi karena platkopling anda sudah tipis, dan lebih parah lagi akan timbul bau "sangit" ketika kita memaksa untuk accelerasi. 20% Fly wheel aus atau "legok" hal ini biasanya terjadi karena penggunaan plat kopling yang kurang bagus bahanya (imitasi).
• Terdengar suara2 dari transmisi : ada beberapa jenis suara yang mungkin timbul dalam transmisi antaralain
1. Bunyi Clutch release Bearing = bunyi dari drek lahar ini akan terdengar ketika kita menginjak kopling saat mesin hidup, dan akan hilang suaranya ketika kita melepas kopling.
2. Bunyi Pilot bearing = Akan terdengar saat mesin dihidupkan meskipun kita menginjak kopling atau tidak.
3. Bunyi pada saat jalan = jika kedua bunyi diatas dapat didengar tanpa pergerakan kendaraan, jenis bunyi yang ketiga ini hanya dapat didengar pada saat kendaraan melakukan pergerakan. Bunyi ini berasal dari bearing didalam gearbox anda.
4. Bunyi mendesing pada gigi tertentu = hal ini terjadi karena terdapat kerusakan pada pasangan gigi yang bunyi tersebut kemungkinan gigi sudah aus atau rompal sehingga memberikan rongga udara yang dapat menimbulkan bunyi mendesing.
E. Langkah-langkah merakit unit kopling yang telah terbongkar.
Langkah-langkah merakit unit kopling yang telah terbongkar adalah sebagai berikut : Pemasangan diawali dengan merakit unit plat penekan dan rumah kopling, dengan urutan sebagai berikut :
a) Letakkan pressure plate pada dudukan alat/ mesin penekan.
b) Pasangkan pegas penekan pada dudukannya di plat penekan.
c) Pasangkan clutch cover dibelakang pegas penekan dengan posisi yang tepat.
d) Pasangkan pressure lever pada dudukannya di clutch cover
e) Lakukan penekanan clutch cover dengan alat/ mesin penekan sehingga pegas penekan tertekan sehingga baut pemegang/ penyetel pressure lever dapat dipasangkan.
f) Lepaskan tekanan mesin penekan, dan lakukan penyetelan tinggi pressure lever
Setelah unit clutch coverterpasang, pemasangan kampas kopling dan unit kopling dapat dilakukan. Prosedur pemasangannya adalah sebagai berikut :
a) Berilah sedikit gemuk khusus pada alur plat kopling.
b) Masukkan center clutch pada clutch hubdan atur posisi plat kopling.
c) Pasangkan plat kopling pada fly wheel dengan panduan center clutch dan atur posisinya supaya tepat di tengah.
d) Pasangkan clutch cover unit dengan memperhatikan tanda yang telah kita buat pada saat pembongkaran dan ketepatan knock pin
e) Pasangkan baut-baut pengikat clutch cover
f) Lakukan pengerasan baut-baut pengikat secara bertahap. Mulailah pengerasan dari baut yang paling dekat dengan knock pin secara menyilang.
g) Sebelum baut dikeraskan, pastikan lagi posisi plat kopling dengan mengatur posisi Center clutch. Keraskan baut pengikat sesuai momen spesifikasi pengencangan yaitu berkisar 195 kg cm atau 19 N-m.
Setelah unit kopling terpasang dengan baik, pasangkan release lever shaft, release lever dan release bearing pada dudukannya dengan sebelumnya diberikan sedikit gemuk/ grease khusus pada beberapa bagian yang bergesekan. Pastikan bahwa pengunci release fork terhadap porosnya dan release bearingterhadap release fork terpasang dengan baik. Setelah semua komponen unit kopling terpasang, rakitlah/ pasang unit transmisi, unit pemindah transmisi, propeller (kendaraan tipe FR dan FWD) dan unit release cylinder
